IE1 elektromotory (standardní účinnost) > Se zvýšeným výkonem (1LA9, 1LG4) > 2-póly (3000 ot/min)

1LA9131-2LA

Výrobce: SIEMENS


Doda dodání (dny): 1 Záruční doba: 12 měsíců

Vlastnosti výrobku
výkon (kW)12
otáčky (ot/min)2 905
účinnostNA
počet pólů (pól)2
kostra motoruAluminium
krytíIP55
velikost motoru132S
třída izolaceF
základní napětí (V)400/690 D/Y 50Hz, 460V D 60Hz
jmenovitý vstupní proud (A)22,5/13,04
kroutící moment (Nm)39,40
hmotnost (kg)56
ATEX certifikaceNE
druh zatíženíS1
ložiska DE/NDE6208 2ZC3/6208 2ZC3

Porovnat výrobek
Motory řad 1LA../1LG..
Motory řad 1LA../1LG..


Konfigurace

Dokumentace

Popis

Rozměry

Příslušenství

Varianty produktu (výběr povinný):

Tvar motoru

0 - IMB3 - patkový tvar0,00 Kč
1 - IMB5 - přírubový tvar s velkou přírubou698,28 Kč
2 - IMB14 - přírubový tvar s malou přírubou698,28 Kč
3 - IMB14 - přírubový tvar se střední přírubou698,28 Kč
4 - IMV1 - přírubový tvar (velká příruba) se stříškou, vertikální poloha1 263,25 Kč
6 - IMB35 - patko-přírubový tvar s velkou přírubou882,37 Kč
7 - IMB34 - patko-přírubový tvar s malou přírubou882,37 Kč
9 - jiný tvar - zvolte v konfiguraci níže0,00 Kč

Napětí motoru

1 - 400/230V Y/D 50Hz, 460VY 60Hz (základní napětí do 3kW)0,00 Kč
5 - 500VD 50Hz0,00 Kč
6 - 400/690V D/Y 50Hz, 460VD 60Hz - (základní napětí nad 3kW)0,00 Kč
9 - jiné napětí - zvolte v konfiguraci níže0,00 Kč

Konfigurace produktu (volitelné vlastnosti):

IE1 motory s výjimkou ze směrnice EU 2009/125/ES

Vybráno:
volba povinná - více viz sekce podpora
D04 - nízká teplota okolí (od -30°C)513,55 Kč
D22 - Pro export mimo EU. BEZ "CE" ZNAČKY (!!)0,00 Kč

teplotní ochrany

Vybráno:
- základní provedení - bez teplotních ochran0,00 Kč
A11 - 3x PTC termistor ve vinutí motoru1 083,22 Kč
A12 - 6x PTC termistor ve vinutí1 659,11 Kč
A23 - 1x KTY84-130 ve vinutí1 083,22 Kč
A25 - 2x KTY84-130 ve vinutí2 173,30 Kč
A31 - 3x termokontakt (bimetalový senzor) 1 179,20 Kč
A60 - 3x odporové teplotní čidla Pt100 9 118,27 Kč

modulární nástavby

Vybráno:
- základní provedení - bez nástaveb0,00 Kč
G17 - ventilační jednotka (nucené chlazení)5 637,02 Kč
G26 - brzda Lenze s napájením 1AC 230V 5 878,25 Kč
H57 - impulsní rotační čidlo 1XP8001-1 (HTL) 1024imp/ot3 573,92 Kč
H58 - impulsní rotační čidlo 1XP8001-2 (TTL) 1024imp/ot5 376,76 Kč
H61 - ventilační jednotka + IRC 1XP8001-1 (HTL)9 391,87 Kč
H62 - brzda 1AC 230V + IRC 1XP8001-1 (HTL)9 633,09 Kč
H63 - brzda 1AC 230V + ventilační jednotka11 518,45 Kč
H64 - brzda 1AC 230V + ventilační jednotka + 1XP8001-1 (HTL)15 273,29 Kč
H97 - ventilační jednotka + IRC 1XP8001-2 (TTL)10 474,20 Kč
H98 - brzda 1AC 230V + IRC 1XP8001-2 (TTL)11 258,18 Kč
H99 - brzda 1AC 230V + ventilační jednotka + 1XP8001-2 (TTL)15 679,56 Kč

napájení brzdy

Vybráno:
(k dispozici jen v kombinaci s opcí G26)
- základní provedení0,00 Kč
C00 - brzda Lenze s napájením DC 24V 310,54 Kč
C01 - brzda Lenze s napájením 2AC 400V310,54 Kč

ruční odbrždění (jen s opcí G26)

Vybráno:
(k dispozici jen v kombinaci s opcí G26)
- základní provedení - bez ručního odbrždění0,00 Kč
K82 - ruční odbrždění pro G261 625,09 Kč

ostatní napětí

Vybráno:
- standardní napětí (dle volby varianty)0,00 Kč
L1A - 3AC 50Hz 400VY0,00 Kč
L1C - 3AC 50Hz 415VY505,94 Kč
L1D - 3AC 50Hz 415VD505,94 Kč
L1R - 3AC 50Hz 220VD/380VY505,94 Kč
L1R - 3AC 50Hz 380VD/660VY468,48 Kč
L1U - 3AC 50Hz 400VD0,00 Kč
L2A - 3AC 60Hz 220VD/380VY (50Hz výkon)505,94 Kč
L2B - 3AC 60Hz 220VD/380VY (60Hz výkon)505,94 Kč
L2C - 3AC 60Hz 380VD/660VY (50Hz výkon)505,94 Kč
L2D - 3AC 60Hz 380VD/660VY (60Hz výkon)505,94 Kč
L2E - 3AC 60Hz 460VY (60Hz výkon)0,00 Kč
L2F - 3AC 60Hz 460VD (60Hz výkon)0,00 Kč
L2L - 3AC 60Hz 575VY (60Hz výkon)505,94 Kč
L2M - 3AC 60Hz 575VD (60Hz výkon)468,48 Kč
L2Q - 3AC 60Hz 440VY (50Hz výkon)505,94 Kč
L2R - 3AC 60Hz 440VD (50Hz výkon)505,94 Kč
L2S - 3AC 60Hz 460VY (50Hz výkon)505,94 Kč
L2T - 3AC 60Hz 460VD (50Hz výkon)505,94 Kč
L2U - 3AC 60Hz 575VY (50Hz výkon)505,94 Kč
L2V - 3AC 60Hz 575VD (50Hz výkon)468,48 Kč
L2W - 3AC 60Hz 440VY (60Hz výkon)505,94 Kč
L2X - 3AC 60Hz 440VD (60Hz výkon)505,94 Kč
L3E - 3AC 60Hz 230VYY/460VY (50Hz výkon)1 561,61 Kč
L3F - 3AC 60Hz 230VYY/460VY (60Hz výkon)1 637,78 Kč
L3G - 3AC 60Hz 230VDD/460VD (50Hz výkon)2 120,23 Kč
L3H - 3AC 60Hz 230VDD/460VD (60Hz výkon)2 120,23 Kč

ložiska

Vybráno:
- základní provedení ložisek0,00 Kč
K20 - ložiska pro zvýšenou radiální zátěž (strana DE)742,72 Kč

zajištěná ložiska

Vybráno:
- základní provedení0,00 Kč
K94 - zajištěné ložisko strana DE593,54 Kč
L04 - zajištěné ložisko strana NDE275,50 Kč

izolované ložisko

Vybráno:
(pro motory velikosti 280 a výše provoz s měničem povinné)
- základní provedení0,00 Kč

domazávání ložisek

Vybráno:
- základní provedení0,00 Kč
K40 - domazávací zařízení na straně DE+NDE1 872,66 Kč

protokoly

Vybráno:
- bez zkušebních protokolů0,00 Kč
B02 - protokol kontrolní kusové zkoušky dle 3.1 - EN10 204173,43 Kč

národní certifikáty a normy

Vybráno:
- bez národního certifikátu0,00 Kč
D30 - elektrické provedení dle NEMA MG1-120,00 Kč
D31 - provedení dle UL s "Recognition Mark"818,89 Kč
D40 - provedení dle CSA (Canada)856,98 Kč
K30 - VIK provedení1 809,18 Kč

stupeň ochrany

Vybráno:
- základní provedení0,00 Kč
- základní provedení0,00 Kč
K50 - krytí IP65799,85 Kč
K52 - krytí IP56 (non-heavy-sea)926,81 Kč

poloha svorkovnice

Vybráno:
- základní provedení - svorkovnice nahoře0,00 Kč
K09 - svorková skříň vpravo685,58 Kč
K10 - svorková skříň vlevo685,58 Kč

pozice přívodů svorkovnice

Vybráno:
- základní provedení0,00 Kč
K83 - otočení svorkovnice o 90°, vstupy ze strany DE547,20 Kč
K84 - otočení svorkovnice o 90°, vstupy ze strany NDE547,20 Kč
K85 - otočení svorkovnice o 180°0,00 Kč

hřídel

Vybráno:
- základní provedení0,00 Kč
K16 - druhý standardní konec hřídele1 060,12 Kč
K17 - Radiální těsnění hřídele - "gufero"429,76 Kč

vyvážení rotoru

Vybráno:
- základní provedení0,00 Kč
K02 - vyvážení na stupeň B2 342,41 Kč

antikondenzační výhřev vinutí

Vybráno:
- základní provedení - bez výhřevu0,00 Kč
K45 - antikondenzační výhřev 230V2 901,04 Kč
K46 - antikondenzační výhřev 115V2 901,04 Kč

vinutí a izolace, zvýšená okolní teplota

Vybráno:
- základní provedení0,00 Kč
C11 - využití na tepelnou třídu F, servis faktor SF1,1388,75 Kč
C12 - využití na tepelnou třídu F, zvýšený výkon (10%)388,75 Kč
C13 - využití na tepelnou třídu F, zvýšená okolní teplota (+55°C)359,93 Kč
C19 - zvýšená vlhkost vzduchu 30 - 60g vody na m3 vzduchu831,59 Kč
C26 - zvýšená vlhkost vzduchu 60 - 100g vody na m3 vzduchu1 961,53 Kč

provedení pro Zónu 2, 21 nebo 22

Vybráno:
(Nelze kombinovat s moduálrními nástavbami)
- základní provedení - bez ATEX ochrany0,00 Kč
M34 - provedení pro Zónu 21 Ex II 2 D T125°C IP65 (vodivé prachy), napájení ze sítě1 739,35 Kč
M35 - provedení pro Zónu 22 Ex II 3 D T125°C (nevodivé prachy), napájení ze sítě1 072,81 Kč
M38 - provedení pro Zónu 21 Ex II 2 D T125°C IP65 (vodivé prachy), napájení z měniče2 507,46 Kč
M39 - provedení pro Zónu 22 Ex II 3 D T125°C (nevodivé prachy), napájení z měniče1 828,22 Kč
M72 - provedení pro Zónu 2 Ex nA II T3, napájení ze sítě1 441,00 Kč
M73 - provedení pro Zónu 2 Ex nA II T3, napájení z měniče3 097,82 Kč

stupeň Ex ochrany svorkovnice

Vybráno:
- základní ochrana svorkovnice (EEx e IIC)0,00 Kč

jiný tvar motoru

Vybráno:
- tvar motoru dle volby standardního designu0,00 Kč
M1F - IMV5 se stříškou587,82 Kč
M2A - IMV18 se stříškou (malá příruba)1 326,73 Kč
M2B - IMV18 se stříškou (střední příruba)1 326,73 Kč
M2C - IMB34 patkopřírubový se střední přírubou926,81 Kč

Dokumentace

kompletní katalog: PDF katalog 1LA9 a 1LA7 se zvýšeným výkonem (CZ)

kompletní katalog: PDF standardní motory do velikosti 450 (EN)

Produktový list: PDF Přehled výrobních řad elektromotorů Siemens (CZ)

Produktový list: PDF Přehled výrobních řad motorů s ochranou proti výbuchu a vznícení značky Siemens

návod k obsluze: PDF kompletní návod (CZ)

návod k obsluze: PDF stručný návod (CZ)

návod k obsluze: PDF Kompletní návod (EN)

návod k obsluze: PDF stručný návod (EN)

Rozměry

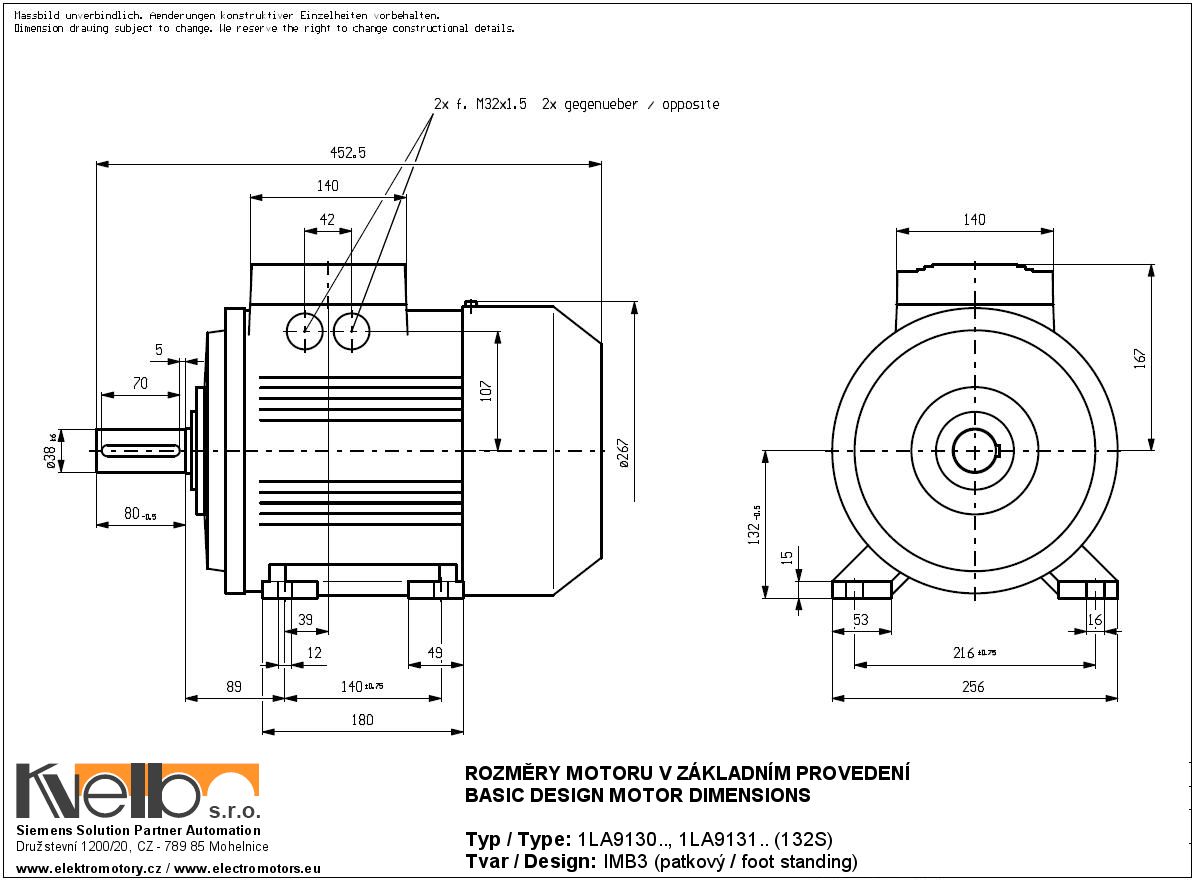

Rozměry 1LA913 IMB3 (patkový tvar)
Rozměry 1LA913 IMB3 (patkový tvar)
Rozměry 1LA913 IMB5 (přírubový s velkou přírubou)
Rozměry 1LA913 IMB5 (přírubový s velkou přírubou)

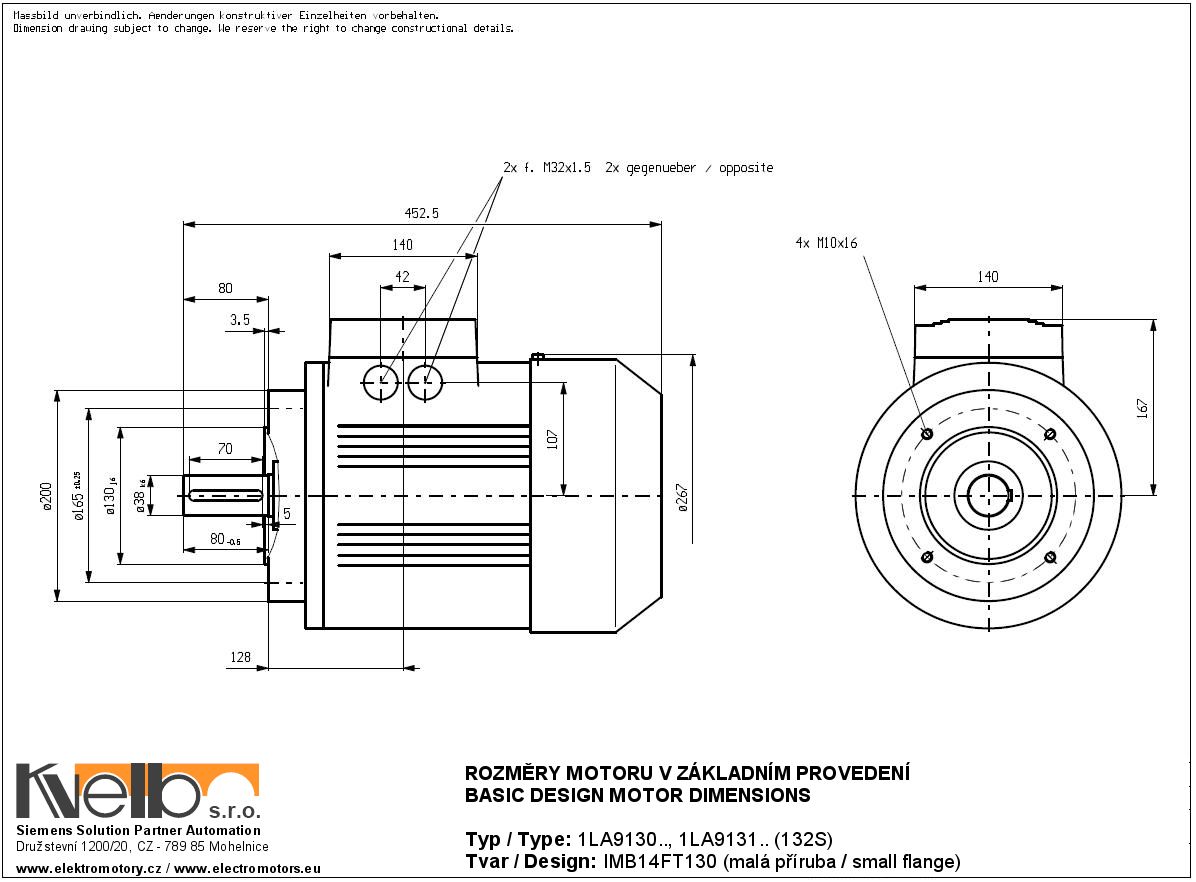

Rozměry 1LA913 IMB14FT (přírubový s malou přírubou)
Rozměry 1LA913 IMB14FT (přírubový s malou přírubou)

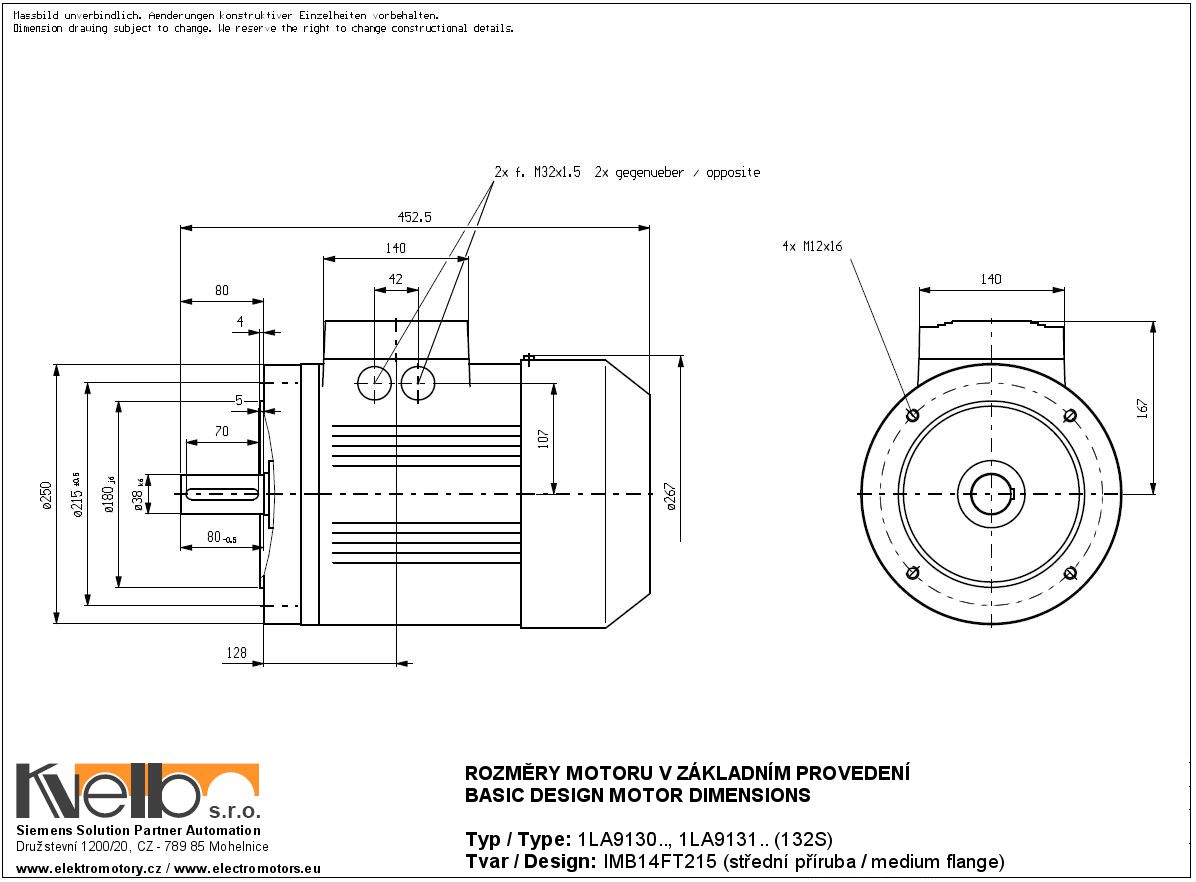

Rozměry 1LA913 IMB14FT (přírubový se střední přírubou)
Rozměry 1LA913 IMB14FT (přírubový se střední přírubou)
Rozměry 1LA913 IMB3 (patkový tvar)
Rozměry 1LA913 IMB3 (patkový tvar)
Rozměry 1LA913 IMB5 (přírubový s velkou přírubou)
Rozměry 1LA913 IMB5 (přírubový s velkou přírubou)
Rozměry 1LA913 IMB14FT (přírubový s malou přírubou)
Rozměry 1LA913 IMB14FT (přírubový s malou přírubou)
Rozměry 1LA913 IMB14FT (přírubový se střední přírubou)
Rozměry 1LA913 IMB14FT (přírubový se střední přírubou)

Popis

Třífázový asynchronní elektromotor s kotvou nakrátko, se zvýšeným výkonem.

Elektromotory se zvýšeným výkonem se používají v případě potřeby docílení co nejvyššího výkonu při zachování co nejmenší velikosti motoru. Oproti motorům základní řady 1LA7 nebo 1LG4 mají tedy vždy vyšší výkon při stejné osové výšce motoru, mohou být ovšem celkově delší (což neovlivňuje připojovací rozměry hřídele, patek a přírub). Pokud toto není Váš případ, doporučujeme použití motoru základní řady.

Motory řady 1LA9 se obecně pro použití s měniči nedoporučují.

Produkt nemá přiřazeno žádné příslušenství

Kód konfigurace: 1LA9131-2LA

Běžný dodací termín: 50

Cena: 11 860,60Kč | Cena s DPH: 14 232,72Kč (Základní cena bez DPH: 11 860,60Kč)

Vaše cena zahrnuje slevu 8 % z doporučené prodejní ceny 12 891,96 Kč bez DPH.
