IE1 elektromotory (standardní účinnost) > Se zvýšeným výkonem (1LA9, 1LG4) > 4-póly (1500 ot/min)

1LA9053-4LA

Výrobce: SIEMENS


Doda dodání (dny): 1 Záruční doba: 12 měsíců

Vlastnosti výrobku
výkon (kW)0,14
otáčky (ot/min)1 384
účinnostNA
počet pólů (pól)4
kostra motoruAluminium
krytíIP55
velikost motoru56M
třída izolaceF
základní napětí (V)400Y/230D 50Hz, 460Y 60Hz
jmenovitý vstupní proud (A)0,44/0,77
kroutící moment (Nm)0,97
hmotnost (kg)3,80
ATEX certifikaceNE
druh zatíženíS1
ložiska DE/NDE6201 2ZC3/6201 2ZC3

Porovnat výrobek
Motory řad 1LA../1LG..
Motory řad 1LA../1LG..


Konfigurace

Dokumentace

Popis

Rozměry

Příslušenství

Varianty produktu (výběr povinný):

Tvar motoru

0 - IMB3 - patkový tvar0,00 Kč
1 - IMB5 - přírubový tvar s velkou přírubou231,70 Kč
2 - IMB14 - přírubový tvar s malou přírubou231,70 Kč
3 - IMB14 - přírubový tvar se střední přírubou231,70 Kč
7 - IMB34 - patko-přírubový tvar s malou přírubou328,19 Kč
9 - jiný tvar - zvolte v konfiguraci níže0,00 Kč

Napětí motoru

1 - 400/230V Y/D 50Hz, 460VY 60Hz (základní napětí do 3kW)0,00 Kč
3 - 500VY 50Hz0,00 Kč
6 - 400/690V D/Y 50Hz, 460VD 60Hz - (základní napětí nad 3kW)0,00 Kč
9 - jiné napětí - zvolte v konfiguraci níže0,00 Kč

Konfigurace produktu (volitelné vlastnosti):

teplotní ochrany

Vybráno:
- základní provedení - bez teplotních ochran0,00 Kč
A11 - 3x PTC termistor ve vinutí motoru519,01 Kč
A12 - 6x PTC termistor ve vinutí925,54 Kč
A23 - 1x KTY84-130 ve vinutí545,04 Kč
A25 - 2x KTY84-130 ve vinutí1 090,08 Kč
A31 - 3x termokontakt (bimetalový senzor) 609,47 Kč

modulární nástavby

Vybráno:
- základní provedení - bez nástaveb0,00 Kč

napájení brzdy

Vybráno:
(k dispozici jen v kombinaci s opcí G26)
- základní provedení0,00 Kč

ruční odbrždění (jen s opcí G26)

Vybráno:
(k dispozici jen v kombinaci s opcí G26)
- základní provedení - bez ručního odbrždění0,00 Kč

ostatní napětí

Vybráno:
- standardní napětí (dle volby varianty)0,00 Kč
L1A - 3AC 50Hz 400VY0,00 Kč
L1C - 3AC 50Hz 415VY149,18 Kč
L1D - 3AC 50Hz 415VD149,18 Kč
L1R - 3AC 50Hz 220VD/380VY149,18 Kč
L1R - 3AC 50Hz 380VD/660VY149,18 Kč
L1U - 3AC 50Hz 400VD0,00 Kč
L2A - 3AC 60Hz 220VD/380VY (50Hz výkon)149,18 Kč
L2B - 3AC 60Hz 220VD/380VY (60Hz výkon)149,18 Kč
L2C - 3AC 60Hz 380VD/660VY (50Hz výkon)149,18 Kč
L2D - 3AC 60Hz 380VD/660VY (60Hz výkon)149,18 Kč
L2E - 3AC 60Hz 460VY (60Hz výkon)0,00 Kč
L2F - 3AC 60Hz 460VD (60Hz výkon)0,00 Kč
L2L - 3AC 60Hz 575VY (60Hz výkon)149,18 Kč
L2M - 3AC 60Hz 575VD (60Hz výkon)149,18 Kč
L2Q - 3AC 60Hz 440VY (50Hz výkon)149,18 Kč
L2R - 3AC 60Hz 440VD (50Hz výkon)149,18 Kč
L2S - 3AC 60Hz 460VY (50Hz výkon)149,18 Kč
L2T - 3AC 60Hz 460VD (50Hz výkon)149,18 Kč
L2U - 3AC 60Hz 575VY (50Hz výkon)149,18 Kč
L2V - 3AC 60Hz 575VD (50Hz výkon)149,18 Kč
L2W - 3AC 60Hz 440VY (60Hz výkon)149,18 Kč
L2X - 3AC 60Hz 440VD (60Hz výkon)149,18 Kč
L3E - 3AC 60Hz 230VYY/460VY (50Hz výkon)698,28 Kč
L3F - 3AC 60Hz 230VYY/460VY (60Hz výkon)698,28 Kč

ložiska

Vybráno:
- základní provedení ložisek0,00 Kč

zajištěná ložiska

Vybráno:
- základní provedení0,00 Kč
K94 - zajištěné ložisko strana DE0,00 Kč
L04 - zajištěné ložisko strana NDE0,00 Kč

izolované ložisko

Vybráno:
(pro motory velikosti 280 a výše provoz s měničem povinné)
- základní provedení0,00 Kč

domazávání ložisek

Vybráno:
- základní provedení0,00 Kč

protokoly

Vybráno:
- bez zkušebních protokolů0,00 Kč
B02 - protokol kontrolní kusové zkoušky dle 3.1 - EN10 204173,43 Kč

národní certifikáty a normy

Vybráno:
- bez národního certifikátu0,00 Kč
D01 - CCC (China compulsory certification)232,97 Kč
D30 - elektrické provedení dle NEMA MG1-120,00 Kč
D31 - provedení dle UL s "Recognition Mark"402,46 Kč
D40 - provedení dle CSA (Canada)402,46 Kč

stupeň ochrany

Vybráno:
- základní provedení0,00 Kč
- základní provedení0,00 Kč
K50 - krytí IP65837,94 Kč
K52 - krytí IP56 (non-heavy-sea)926,81 Kč

poloha svorkovnice

Vybráno:
- základní provedení - svorkovnice nahoře0,00 Kč

pozice přívodů svorkovnice

Vybráno:
- základní provedení0,00 Kč
K83 - otočení svorkovnice o 90°, vstupy ze strany DE86,97 Kč
K84 - otočení svorkovnice o 90°, vstupy ze strany NDE0,00 Kč
K85 - otočení svorkovnice o 180°0,00 Kč

hřídel

Vybráno:
- základní provedení0,00 Kč
K16 - druhý standardní konec hřídele474,20 Kč
K17 - Radiální těsnění hřídele - "gufero"0,00 Kč

vyvážení rotoru

Vybráno:
- základní provedení0,00 Kč
K02 - vyvážení na stupeň B1 237,86 Kč

antikondenzační výhřev vinutí

Vybráno:
- základní provedení - bez výhřevu0,00 Kč
K45 - antikondenzační výhřev 230V0,00 Kč
K46 - antikondenzační výhřev 115V0,00 Kč

vinutí a izolace, zvýšená okolní teplota

Vybráno:
- základní provedení0,00 Kč
C11 - využití na tepelnou třídu F, servis faktor SF1,1250,94 Kč
C12 - využití na tepelnou třídu F, zvýšený výkon (10%)250,94 Kč
C13 - využití na tepelnou třídu F, zvýšená okolní teplota (+55°C)232,34 Kč
C19 - zvýšená vlhkost vzduchu 30 - 60g vody na m3 vzduchu831,59 Kč

provedení pro Zónu 2, 21 nebo 22

Vybráno:
(Nelze kombinovat s moduálrními nástavbami)
- základní provedení - bez ATEX ochrany0,00 Kč
M34 - provedení pro Zónu 21 Ex II 2 D T125°C IP65 (vodivé prachy), napájení ze sítě624,01 Kč
M35 - provedení pro Zónu 22 Ex II 3 D T125°C (nevodivé prachy), napájení ze sítě256,46 Kč
M38 - provedení pro Zónu 21 Ex II 2 D T125°C IP65 (vodivé prachy), napájení z měniče1 110,90 Kč
M39 - provedení pro Zónu 22 Ex II 3 D T125°C (nevodivé prachy), napájení z měniče736,37 Kč

stupeň Ex ochrany svorkovnice

Vybráno:
- základní ochrana svorkovnice (EEx e IIC)0,00 Kč

jiný tvar motoru

Vybráno:
- tvar motoru dle volby standardního designu0,00 Kč
M2C - IMB34 patkopřírubový se střední přírubou328,19 Kč

Dokumentace

kompletní katalog: PDF katalog 1LA9 a 1LA7 se zvýšeným výkonem (CZ)

kompletní katalog: PDF standardní motory do velikosti 450 (EN)

Produktový list: PDF Přehled výrobních řad elektromotorů Siemens (CZ)

Produktový list: PDF Přehled výrobních řad motorů s ochranou proti výbuchu a vznícení značky Siemens

návod k obsluze: PDF kompletní návod (CZ)

návod k obsluze: PDF stručný návod (CZ)

návod k obsluze: PDF Kompletní návod (EN)

návod k obsluze: PDF stručný návod (EN)

Rozměry

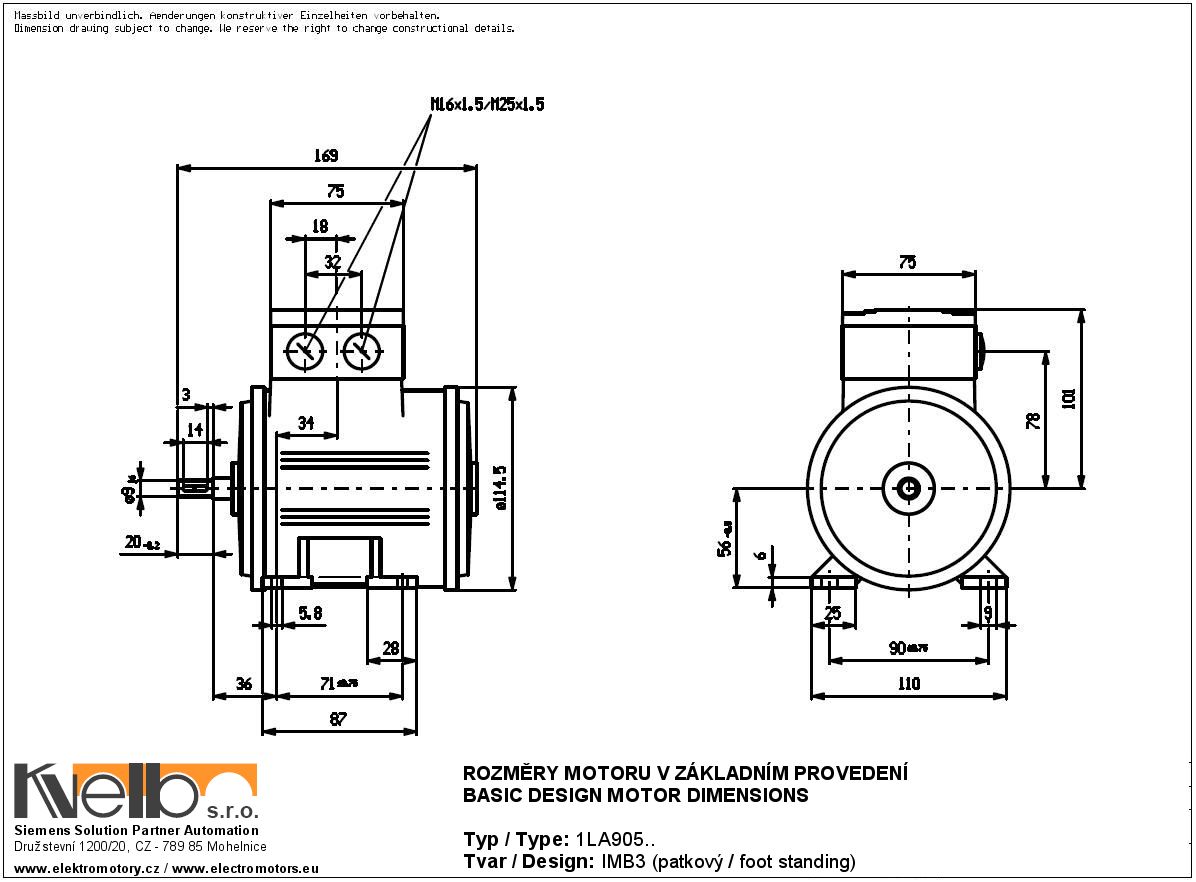

Rozměry 1LA905 IMB3 (patkový tvar)
Rozměry 1LA905 IMB3 (patkový tvar)

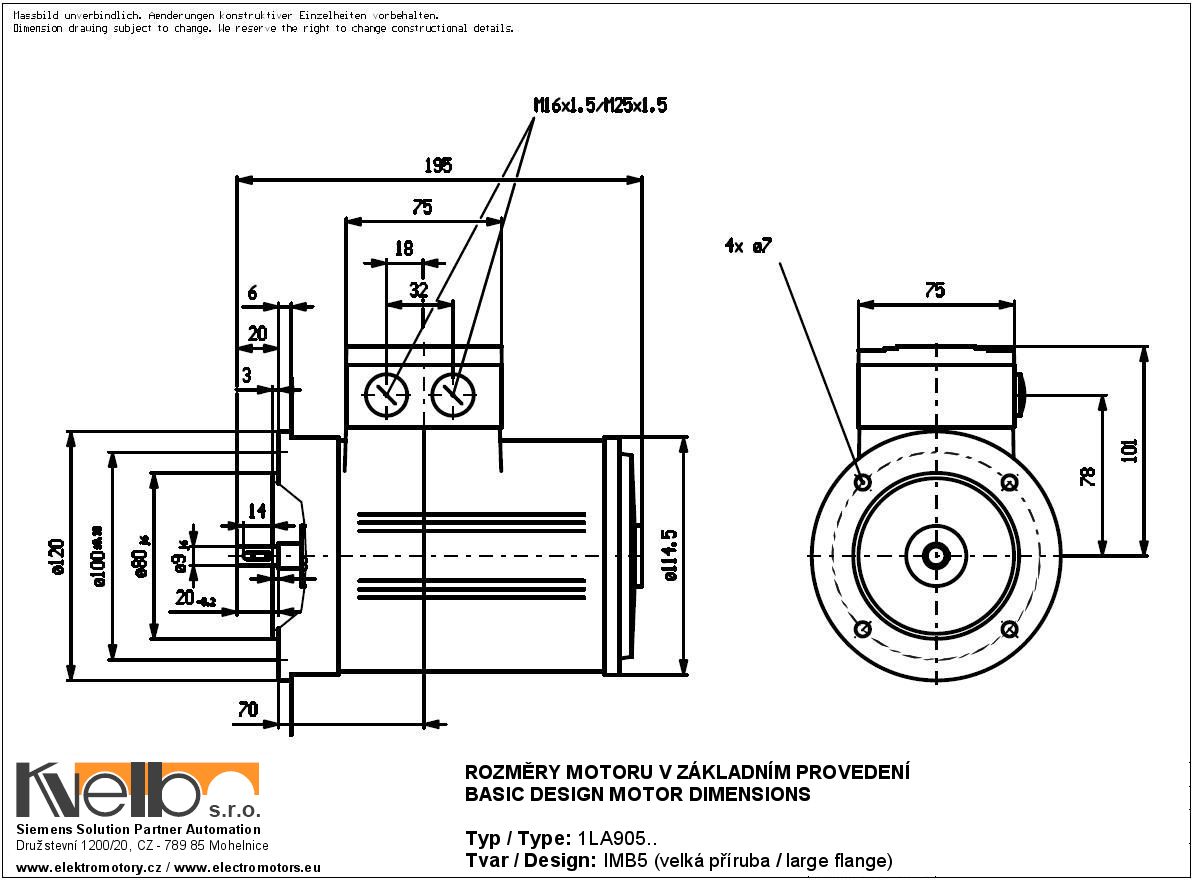

Rozměry 1LA905 IMB5 (přírubový s velkou přírubou)
Rozměry 1LA905 IMB5 (přírubový s velkou přírubou)

Popis

Třífázový asynchronní elektromotor s kotvou nakrátko, se zvýšeným výkonem.

Elektromotory se zvýšeným výkonem se používají v případě potřeby docílení co nejvyššího výkonu při zachování co nejmenší velikosti motoru. Oproti motorům základní řady 1LA7 nebo 1LG4 mají tedy vždy vyšší výkon při stejné osové výšce motoru, mohou být ovšem celkově delší (což neovlivňuje připojovací rozměry hřídele, patek a přírub). Pokud toto není Váš případ, doporučujeme použití motoru základní řady.

Motory řady 1LA9 se obecně pro použití s měniči nedoporučují.

Produkt nemá přiřazeno žádné příslušenství

Kód konfigurace: 1LA9053-4LA

Běžný dodací termín: 1

Cena: 1 950,80Kč | Cena s DPH: 2 340,96Kč (Základní cena bez DPH: 1 950,80Kč)

Vaše cena zahrnuje slevu 8 % z doporučené prodejní ceny 2 120,44 Kč bez DPH.
