Asynchronní elektromotory > Standardní do 200 kW (1LA7, 1LG4) > 4-póly (1500 ot/min)

1LA7083-4AA

Výrobce: SIEMENS


Doda dodání (dny): 1 Záruční doba: 12 měsíců

Vlastnosti výrobku
výkon (kW)0,75
otáčky (ot/min)1 395
účinnost dle CEMEPEFF2
počet pólů (pól)4
kostra motoruAluminium
krytíIP55
velikost motoru80M
třída izolaceF
základní napětí (V)400Y/230D 50Hz, 460Y 60Hz
jmenovitý proud (A)1,94/3,36
kroutící moment (Nm)5,10
hmotnost (kg)10
ATEX certifikaceNE
druh zatíženíS1
ložiska DE/NDE6004 2ZC3/6004 2ZC3

Porovnat výrobek

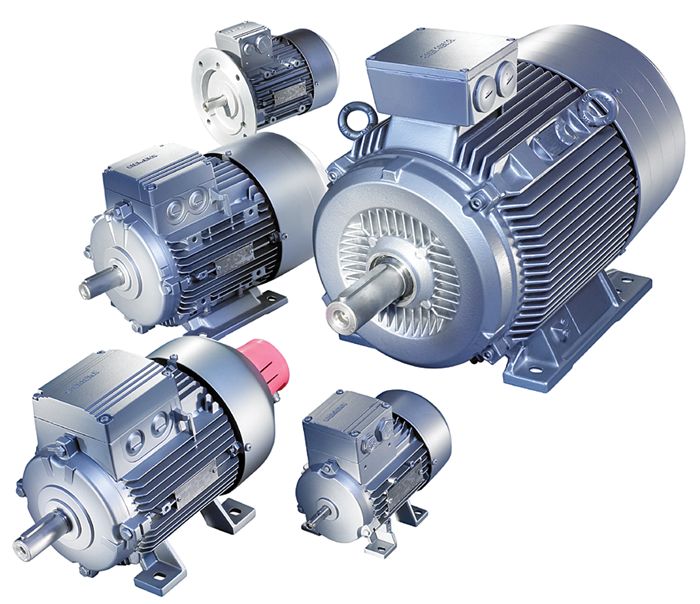

Motory řad 1LA../1LG..
Motory řad 1LA../1LG..


Konfigurace

Dokumentace

Popis

Rozměry

Příslušenství

Varianty produktu (výběr povinný):

Tvar motoru

0 - IMB3 - patkový tvar0,00 Kč
1 - IMB5 - přírubový tvar s velkou přírubou251,40 Kč
2 - IMB14 - přírubový tvar s malou přírubou251,40 Kč
3 - IMB14 - přírubový tvar se střední přírubou251,40 Kč
4 - IMV1 - přírubový tvar (velká příruba) se stříškou, vertikální poloha510,48 Kč
6 - IMB35 - patko-přírubový tvar s velkou přírubou337,40 Kč
7 - IMB34 - patko-přírubový tvar s malou přírubou337,40 Kč
9 - jiný tvar - zvolte v konfiguraci níže0,00 Kč

Napětí motoru

1 - 400/230V Y/D 50Hz, 460VY 60Hz (základní napětí do 3kW)0,00 Kč
3 - 500VY 50Hz0,00 Kč
6 - 400/690V D/Y 50Hz, 460VD 60Hz - (základní napětí nad 3kW)0,00 Kč
9 - jiné napětí - zvolte v konfiguraci níže0,00 Kč

Konfigurace produktu (volitelné vlastnosti):

teplotní ochrany

Vybráno:
- základní provedení - bez teplotních ochran0,00 Kč
A11 - 3x PTC termistor ve vinutí motoru483,64 Kč
A12 - 6x PTC termistor ve vinutí816,11 Kč
A23 - 1x KTY84-130 ve vinutí483,64 Kč
A25 - 2x KTY84-130 ve vinutí969,47 Kč
A31 - 3x termokontakt (bimetalový senzor) 544,44 Kč

modulární nástavby

Vybráno:
- základní provedení - bez nástaveb0,00 Kč
G17 - ventilační jednotka (nucené chlazení)2 557,86 Kč
G26 - brzda Lenze s napájením 1AC 230V 2 196,37 Kč
G26E - elektromagnetická brzda 1AC230V EBM 1 889,64 Kč
H57 - impulsní rotační čidlo 1XP8001-1 (HTL) 1024imp/ot3 390,40 Kč
H58 - impulsní rotační čidlo 1XP8001-2 (TTL) 1024imp/ot4 836,39 Kč
H61 - ventilační jednotka + IRC 1XP8001-1 (HTL)5 948,26 Kč
H62 - brzda 1AC 230V + IRC 1XP8001-1 (HTL)5 586,76 Kč
H63 - brzda 1AC 230V + ventilační jednotka4 754,23 Kč
H64 - brzda 1AC 230V + ventilační jednotka + 1XP8001-1 (HTL)8 144,63 Kč
H97 - ventilační jednotka + IRC 1XP8001-2 (TTL)7 394,25 Kč
H98 - brzda 1AC 230V + IRC 1XP8001-2 (TTL)7 032,75 Kč
H99 - brzda 1AC 230V + ventilační jednotka + 1XP8001-2 (TTL)9 590,61 Kč

napájení brzdy

Vybráno:
(k dispozici jen v kombinaci s opcí G26)
- základní provedení0,00 Kč
C00 - brzda Lenze s napájením DC 24V 165,41 Kč
C01 - brzda Lenze s napájením 2AC 400V165,41 Kč

ruční odbrždění (jen s opcí G26)

Vybráno:
(k dispozici jen v kombinaci s opcí G26)
- základní provedení - bez ručního odbrždění0,00 Kč
K82 - ruční odbrždění pro G261 172,13 Kč

ostatní napětí

Vybráno:
- standardní napětí (dle volby varianty)0,00 Kč
L1C - 3AC 50Hz 415VY170,34 Kč
L1D - 3AC 50Hz 415VD170,34 Kč
L1R - 3AC 50Hz 220VD/380VY170,34 Kč
L1R - 3AC 50Hz 380VD/660VY170,34 Kč
L2A - 3AC 60Hz 220VD/380VY (50Hz výkon)170,34 Kč
L2B - 3AC 60Hz 220VD/380VY (60Hz výkon)170,34 Kč
L2C - 3AC 60Hz 380VD/660VY (50Hz výkon)170,34 Kč
L2D - 3AC 60Hz 380VD/660VY (60Hz výkon)170,34 Kč
L2L - 3AC 60Hz 575VY (60Hz výkon)170,34 Kč
L2M - 3AC 60Hz 575VD (60Hz výkon)170,34 Kč
L2Q - 3AC 60Hz 440VY (50Hz výkon)170,34 Kč
L2R - 3AC 60Hz 440VD (50Hz výkon)170,34 Kč
L2S - 3AC 60Hz 460VY (50Hz výkon)170,34 Kč
L2T - 3AC 60Hz 460VD (50Hz výkon)170,34 Kč
L2U - 3AC 60Hz 575VY (50Hz výkon)170,34 Kč
L2V - 3AC 60Hz 575VD (50Hz výkon)170,34 Kč
L2W - 3AC 60Hz 440VY (60Hz výkon)170,34 Kč
L2X - 3AC 60Hz 440VD (60Hz výkon)170,34 Kč
L3E - 3AC 60Hz 230VYY/460VY (50Hz výkon)706,56 Kč
L3F - 3AC 60Hz 230VYY/460VY (60Hz výkon)706,56 Kč

zajištěná ložiska

Vybráno:
- základní provedení0,00 Kč
K94 - zajištěné ložisko strana DE182,94 Kč
L04 - zajištěné ložisko strana NDE182,94 Kč

protokoly

Vybráno:
- bez zkušebních protokolů0,00 Kč
B02 - protokol kontrolní kusové zkoušky dle 3.1 - EN10 204132,00 Kč

národní certifikáty a normy

Vybráno:
- základní provedení dle IEC0,00 Kč
D01 - CCC (China compulsory certification)186,23 Kč
D30 - elektrické provedení dle NEMA MG1-12186,23 Kč
D31 - provedení dle UL s "Recognition Mark"375,19 Kč
D40 - provedení dle CSA (Canada)375,19 Kč

stupeň ochrany

Vybráno:
- základní provedení0,00 Kč
K50 - krytí IP65690,13 Kč
K52 - krytí IP56 (non-heavy-sea)761,33 Kč

poloha svorkovnice

Vybráno:
- základní provedení - svorkovnice nahoře0,00 Kč
K09 - svorková skříň vpravo165,41 Kč
K10 - svorková skříň vlevo165,41 Kč

pozice přívodů svorkovnice

Vybráno:
- základní provedení0,00 Kč
K83 - otočení svorkovnice o 90°, vstupy ze strany DE90,92 Kč
K84 - otočení svorkovnice o 90°, vstupy ze strany NDE90,92 Kč
K85 - otočení svorkovnice o 180°90,92 Kč

hřídel

Vybráno:
- základní provedení0,00 Kč
K16 - druhý standardní konce hřídele449,68 Kč
K17 - Radiální těsnění hřídele - "gufero"222,38 Kč

vyvážení rotoru

Vybráno:
- základní provedení0,00 Kč
K02 - vyvážení na stupeň B1 172,13 Kč

antikondenzační výhřev vinutí

Vybráno:
- základní provedení - bez výhřevu0,00 Kč
K45 - antikondenzační výhřev 230V1 906,07 Kč
K46 - antikondenzační výhřev 115V1 906,07 Kč

vinutí a izolace

Vybráno:
- základní provedení0,00 Kč
C11 - využití na tepelnou třídu F, servis faktor SF1,1191,15 Kč
C12 - využití na tepelnou třídu F, zvýšený výkon (10%)191,15 Kč
C13 - využití na tepelnou třídu F, zvýšená okolní teplota (+55°C)191,15 Kč
C19 - zvýšená vlhkost vzduchu 30 - 60g vody na m3 vzduchu684,65 Kč
C26 - zvýšená vlhkost vzduchu 60 - 100g vody na m3 vzduchu1 287,15 Kč

provedení pro Zónu 2, 21 nebo 22

Vybráno:
(Nelze kombinovat s moduálrními nástavbami)
- základní provedení - bez ATEX ochrany0,00 Kč
M34 - provedení pro Zónu 21 Ex II 2 D T125°C IP65 (vodivé prachy), napájení ze sítě838,01 Kč
M35 - provedení pro Zónu 22 Ex II 3 D T125°C (nevodivé prachy), napájení ze sítě369,16 Kč
M38 - provedení pro Zónu 21 Ex II 2 D T125°C IP65 (vodivé prachy), napájení z měniče1 325,49 Kč
M39 - provedení pro Zónu 22 Ex II 3 D T125°C (nevodivé prachy), napájení z měniče854,45 Kč
M72 - provedení pro Zónu 2 Ex nA II T3, napájení ze sítě597,02 Kč
M73 - provedení pro Zónu 2 Ex nA II T3, napájení z měniče1 845,82 Kč

jiný tvar motoru

Vybráno:
- tvar motoru dle volby standardního designu0,00 Kč
M1F - IMV5 se stříškou264,00 Kč
M2A - IMV18 se stříškou (malá příruba)510,48 Kč
M2B - IMV18 se stříškou (střední příruba)510,48 Kč
M2C - IMB34 patkopřírubový se střední přírubou337,40 Kč

Dokumentace

návod k obsluze: PDF Návod k obsluze (CZ)

kompletní katalog: PDF 1LA7 katalog (CZ)

návod k obsluze: PDF Návod k obsluze (EN)

kompletní katalog: PDF standardní motory do velikosti 315 (EN)

Rozměry

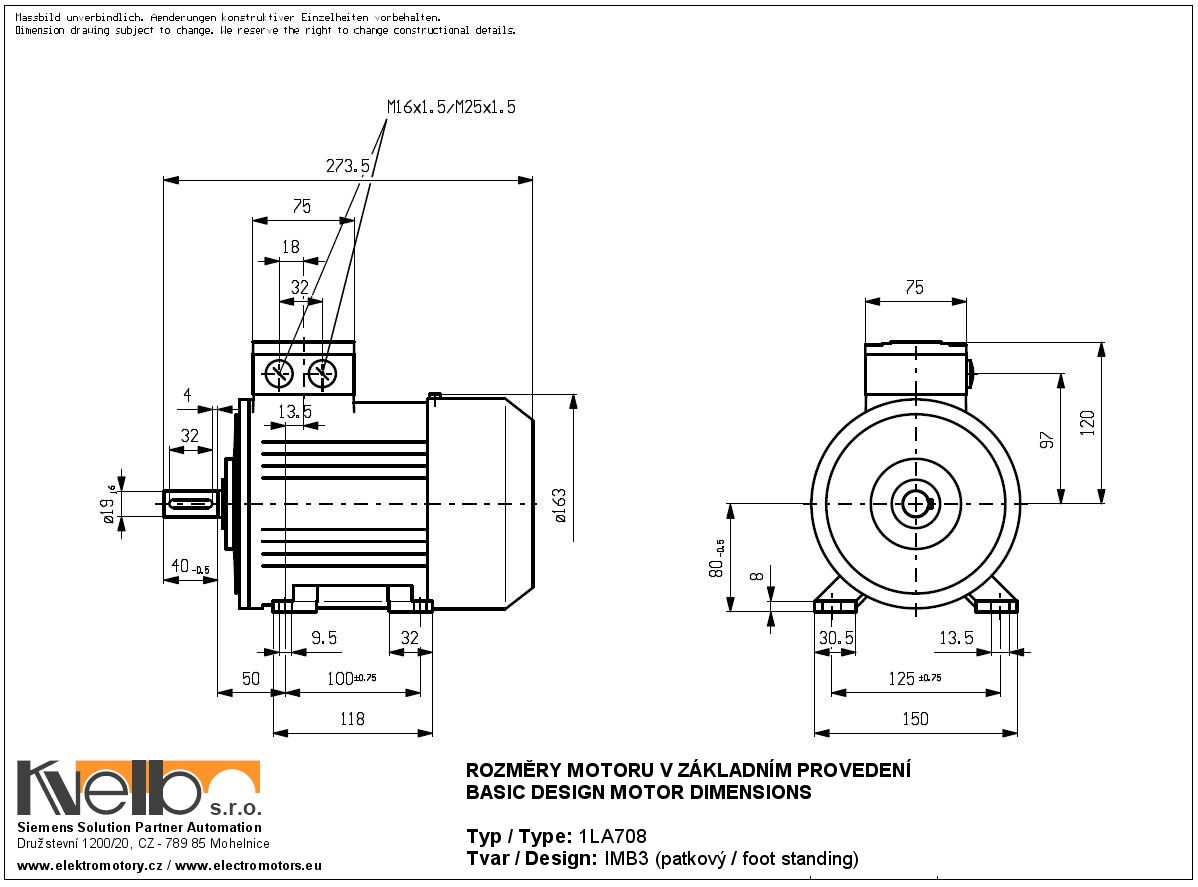

Rozměry 1LA708 IMB3 (patkový tvar)
Rozměry 1LA708 IMB3 (patkový tvar)

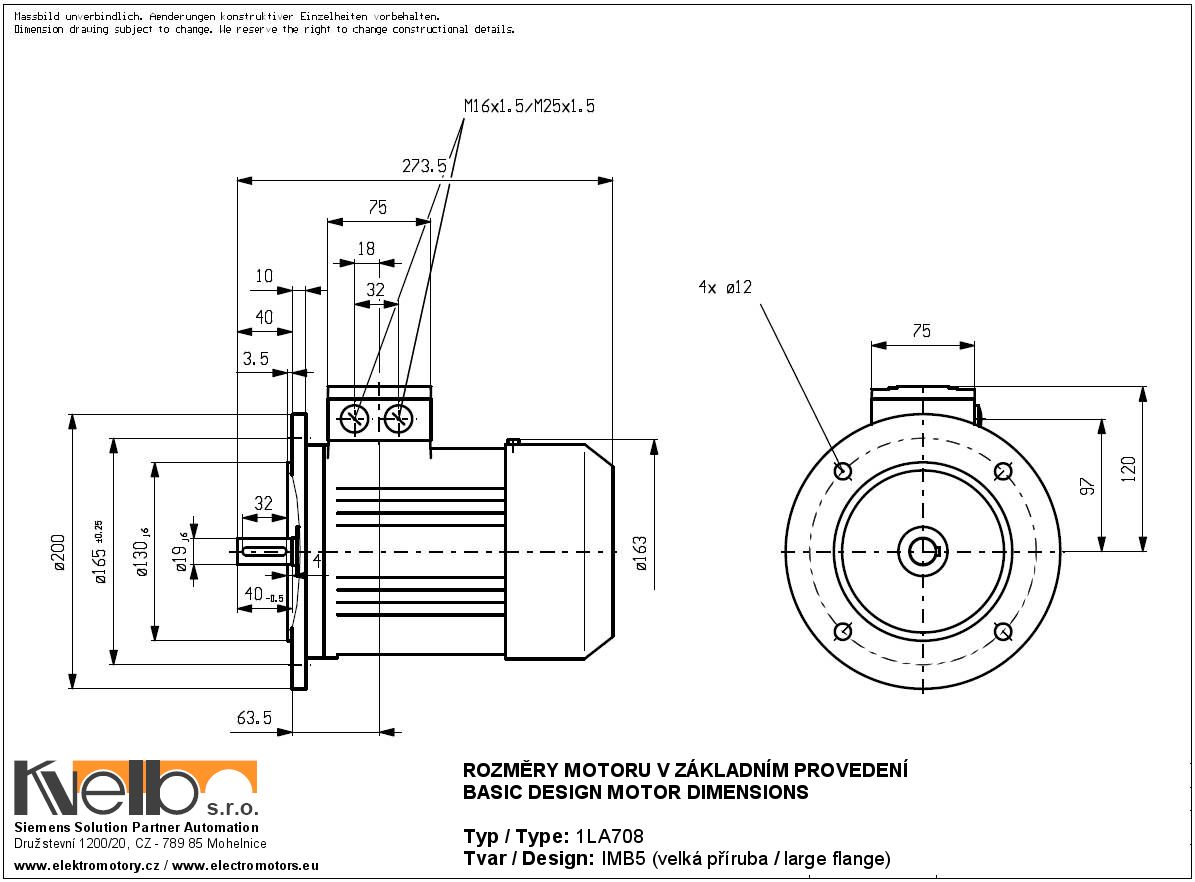

Rozměry 1LA708 IMB5 (přírubový s velkou přírubou)
Rozměry 1LA708 IMB5 (přírubový s velkou přírubou)

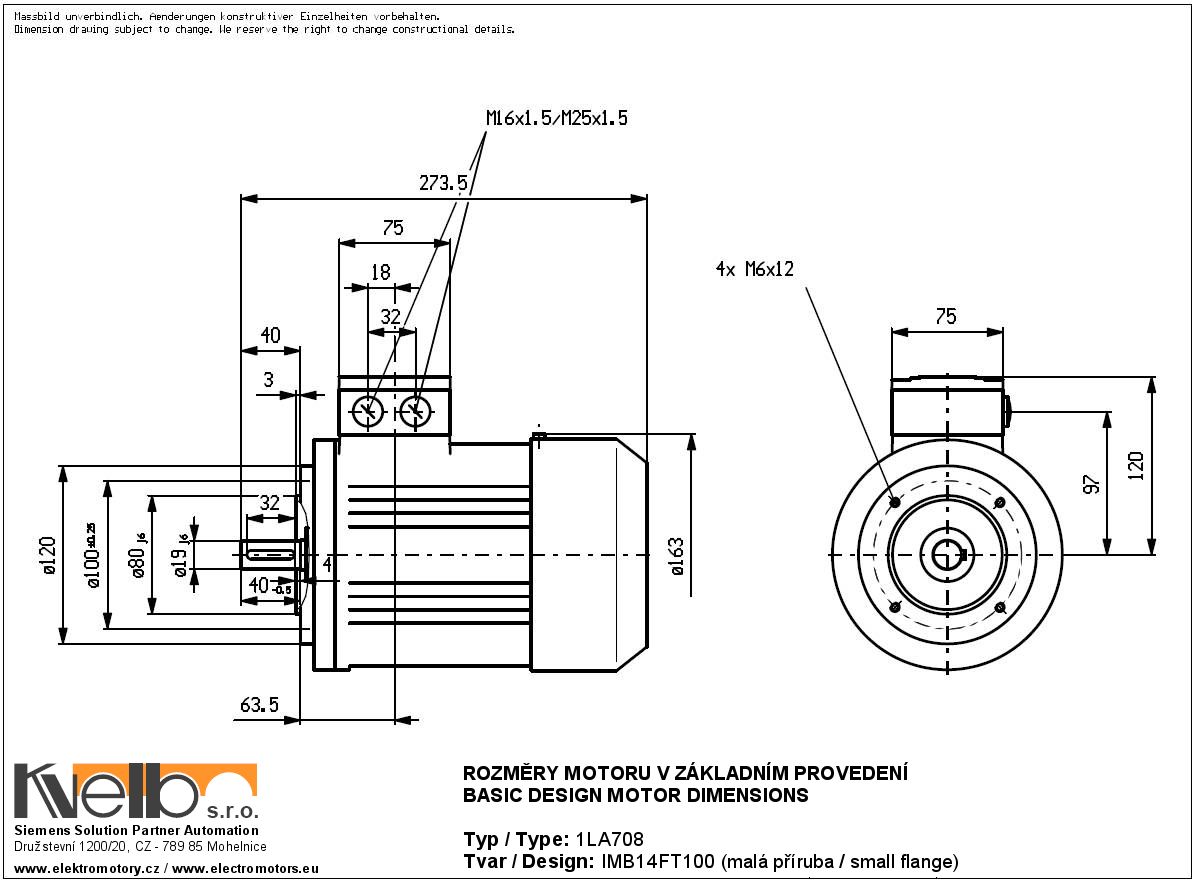

Rozměry 1LA708 IMB14FT (přírubový s malou přírubou)
Rozměry 1LA708 IMB14FT (přírubový s malou přírubou)
Rozměry 1LA708 IMB14FT(přírubový se střední přírubou)
Rozměry 1LA708 IMB14FT(přírubový se střední přírubou)

Popis

Třífázový asynchronní energeticky úsporný elektromotor s kotvou nakrátko. Klasifikace EFF2 (zvýšená účinnost) dle CEMEP pro 2-pólové a 4-pólové motory. Základní řada pro použití ve všech typech standardních pohonů (ventilátory, čerpadla, dopravníky, obráběcí stroje atd.). Vhodné též pro řízení frekvenčním měničem.

Pro řízení měničem doporučujeme zvolit v konfiguraci teplotní ochranu A11 - 3xPTC termistor ve vinutí, pro měniče Micromaster 440, 430 a Sinamics G120 lépe A23 - KTY84-130. Pro osové výšky 280 a výše je povinná též úprava L27 - izolované ložisko strany NDE

V závislosti na požadovaných otáčkách může být vhodné také doplnění G17 - jednotka nezávislého chlazení (pro nízké otáčky), nebo K02 - vyvážení na stupeň B (pro vysoké otáčky), nebo obojí.

Požadujete-li standardní napětí, volte ve variantách produktu napětí označené pro daný výkon jako standardní (to znamená 400/230V Y/D 50Hz do výkonu 3kW včetně, nebo 400/690V D/Y 50Hz pro výkony vyšší než 3kW). Motory v základním napětí jsou obvykle ve větším množství skladem, zatímco motory v nestandardním napětí jsou obvykle dodávány na objednávku, v termínu do 3 - 4 týdnů.

v naší online prodejně máte možnost motor přímo konfigurovat podle svých požadavků. Výběr konfigurací není úplný, existuje celá řada dalších, méně častých úprav (jiné tvary výstupní hřídele, jiná napětí, speciální provedení pro vysoké teploty atd.) které Vám rádi nabídneme na vyžádání.

Produkt nemá přiřazeno žádné příslušenství

Kód konfigurace: 1LA7083-4AA

Běžný dodací termín: 1

Cena: 1 765,58Kč | Cena s DPH: 2 118,70Kč (Základní cena bez DPH: 1 765,58Kč)

Vaše cena zahrnuje slevu 8 % z doporučené prodejní ceny 1 919,11 Kč bez DPH.
