KOMPAKTNÍ ELEKTROPŘEVODOVKY SIEMENS/FLENDER


Kompaktní elektropřevodovky jsou vysoce kvalitní převodovky pro standardní pohony. Elektromotor je integrován s převodovkou do jednoho celku (první stupeň převodovky je přímo na hřídeli motoru). Na přání je možno dodat i samostatné převodové skříně pro spojení s běžnými IEC motory.

Kvůli složitosti konfigurace převodovek je nelze nakupovat v e-shopu. S výběrem Vám rádi pomohou naši specialisté nebo můžete vyzkoušet unikátní poptávkový formulář.  Na vyžádání Vám rádi zašleme dokumentaci nebo přímo navrhneme vhodnou sestavu.

kontaktovat podporu



Chcete si ověřit nějaké informace nebo dohledat specifickou vlastnost převodovky?
Prolistujte katalogy Motox nebo Simogear.

katalog MOTOX

katalog SIMOGEAR


Poptávka kompaktní převodovky


Náš unikátní formulář vás hladce provede výběrem převodovky, a navíc ušetří čas vám i našim kolegům.
Od kompletní poptávky vás dělí pár kliknutí.

přejít na poptávkový formulář










Jak vybrat převodovku?

 S výběrem vhodného provedení převodovky pro Vaši aplikaci Vám rádi pomůžeme, ale budeme od Vás potřebovat pár detailů, abychom Vám mohli poradit:

  • požadovaný výkon motoru nebo krouticí moment na výstupu
  • požadované výstupní otáčky
    • konstantní otáčky nebo rozsah otáček pro řízení měničem
  • druh poháněného zařízení
    • např. míchadlo, dopravník, obráběcí stroj apod.
  • požadavek na provedení výstupní hřídele
    • dutá nebo plná, jednostranná či oboustranná, výstup v ose motoru nebo pravoúhle k ose motoru apod.
  • upnutí pohonu
    • patky, příruba, momentové rameno apod.
  • pracovní poloha (horizontální, vertikální, jiná)
  • případné další požadavky
    • ochrana proti výbuchu, zvýšená radiální či axiální zátěž hřídele, ochrana pohonu do agresivního prostředí apod.






Na základě Vašeho zadání Vám zpracujeme nabídku včetně rozměrových náčrtů, cen, dodacích termínů a detailních technických údajů. Na vyžádání dodáme také 3D modely v různých formátech nebo např. protokol kalkulace živostnosti ložisek dle Vašeho zadání radiálních a axiálních sil na výstupní hřídeli.




Čelní převodovky Motox/Simogear


Čelní převodovky jsou nejrozšířenějším provedením převodovky pro všechny druhy standardních aplikací s výstupní plnou hřídelí v ose motoru.

Nejdůležitější vlastnosti:

  • k dispozici pro výkony motorů do 200 kW
  • výstupní otáčky 0,06 až 1 088 ot/min
  • výstupní moment až 20 000 Nm
  • jednoduchá a robustní konstrukce s vysokou účinností
  • široké možnosti konfigurace převodovky i motoru
  • k dispozici též v provedení pro zóny s nebezpečím výbuchu nebo vznícení (ATEX certifikace)
  • provedení pouze s plnou výstupní hřídelí

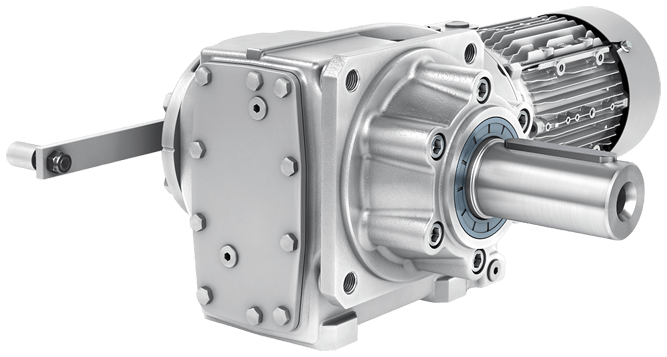

Ploché převodovky Motox/Simogear


Převodovky odovozené od čelního provedení, s výstupní hřídelí rovnoběžně s osou motoru. Vhodné pro aplikace, kde je čelní převodovka příliš dlouhá, anebo kde je potřeba výstupní dutá hřídel, případně válcová jedno- či oboustranná hřídel.

Nejdůležitější vlastnosti:

  • k dispozici pro výkony motorů do 200 kW
  • výstupní otáčky 0,05 až 365 ot/min
  • výstupní moment až 20 000 Nm
  • jednoduchá a robustní konstrukce s vysokou účinností
  • široké možnosti konfigurace převodovky i motoru
  • k dispozici též v provedení pro zóny s nebezpečím výbuchu (ATEX certifikace)
  • provedení s dutou nebo plnou jednostrannou i oboustrannou výstupní hřídelí




Kuželočelní převodovky Motox/Simogear


Převodovky s kombinací čelního a kuželového převodu jsou velice oblíbené díky své velmi vysoké účinnosti. Jsou vhodné pro aplikace, které vyžadují dutou nebo plnou (jednostrannou či oboustrannou) výstupní hřídel kolmo k ose motoru.

Nejdůležitější vlastnosti:

  • k dispozici pro výkony motorů do 200 kW
  • výstupní otáčky 0,05 až 306 ot/min
  • výstupní moment až 2 000 Nm
  • robustní konstrukce s velmi vysokou účinností
  • široké možnosti konfigurace převodovky i motoru
  • k dispozci též v provedení pro zóny s nebezpečím výbuchu (ATEX certifikace)
  • provedení s dutou nebo plnou jednostrannou i oboustrannou výstupní hřídelí




Šnekové převodovky Motox


Jedno z nejrozšířenějších provedení předovek využívá šnekového převodu. Výhodou šnekových převodovek je nízká cena, velice jednoduchá konstrukce a občas též požadovaná samosvornost. Nevýhodou jsou poměrně vysoké ztráty krouticího momentu (nízká účinnost).
Kompaktní šnekové převodovky se dodávají pouze v omezeném rozsahu výkonů a převodových poměrů. Jsou vhodné pro aplikace, které vyžadují dutou nebo plnou (jednostrannou či oboustrannou) výstupní hřídel kolmo k ose motoru. Pro náročnější aplikace a vysoké výkony doporučujeme šnekové převodovky Cavex.

Nejdůležitější vlastnosti:

  • k dispozici pro výkony motorů do 1,5 kW
  • výstupní otáčky 14 až 201 ot/min
  • výstupní moment až 224 Nm
  • široké možnosti konfigurace motoru, omezené možnosti konfigurace převodovky
  • provedení s dutou nebo plnou jednostrannou i oboustrannou výstupní hřídelí




Čelně-šnekové převodovky Motox/Simogear


Převodovky s kombinací čelního a šnekového převodu jsou cenově výhodné a odolné vůči momentovým rázům. Nevýhodou ve srovnání s kuželočelním provedením je zejména nižší účinnost a menší rozsah výkonů i převodových poměrů. Jsou vhodné pro aplikace, které vyžadují dutou nebo plnou (jednostrannou či oboustrannou) výstupní hřídel kolmo k ose motoru.

Nejdůležitější vlastnosti:

  • k dispozici pro výkony motorů do 9,2 kW
  • výstupní otáčky 0,05 až 148 ot/min
  • výstupní moment až 1 590 Nm
  • široké možnosti konfigurace převodovky i motoru
  • k dispozici též v provedení pro zóny s nebezpečím výbuchu (ATEX certifikace)
  • provedení s dutou nebo plnou jednostrannou i oboustrannou výstupní hřídelí





Víte, že...?


Jsme autorizovaným servisním partnerem pro elektropřevodovky Motox (tzv. SERCO Partner Siemens).

Nabízíme nejen pozáruční a záruční servis, ale též pravidelnou údržbu (např. výměny oleje, těsnění a filtrů dle předepsaných servisních intervalů).
