Frekvenční měnič
6SL3300-1AE32-5AA0

Konfigurace produktu (volitelné vlastnosti):

Produkt není možno konfigurovat.

Dokumentace

Rozměry

Popis

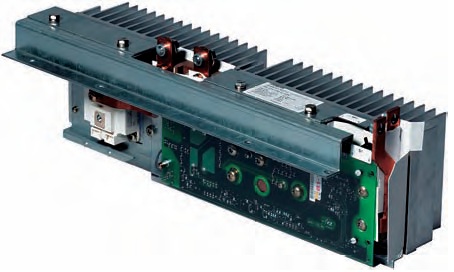

Brzdný modul a přiřazený externí brzdný odpor jsou zapotřebí, aby bylo možné v případě výpadku sítě cíleně zastavit pohony (např.nouzový zpětný pohyb nebo NOUZOVÉ-ZASTAVENÍ kategorie 1) nebo omezit napětí meziobvodu při krátkodobém generátorickém provozu. Brzdný modul obsahuje výkonovou elektroniku a příslušné řízení. V provozu se energie meziobvodu přeměňuje na ztrátové teplo v externím brzdném odporu. Brzdný modul pracuje samostatně. Brzdný modul je určen pro montáž do výkonových jednotek PM240 konstrukční velikosti FSGX a chladí se pomocí ventilátorů výkonové jednotky. Napájecí napětí pro elektroniku se odebírá z meziobvodu. Připojení brzdného modulu k meziobvodu se provádí pomocí sad lišt, které jsou součástí dodávky. Pomocí DIP přepínače je možné přizpůsobit práh sepnutí brzdného modulu. Brzdné výkony uvedené v technických údajích platí pro horní práh sepnutí.
